高壓電纜和低壓電纜怎么去區分

1.選擇電纜截面

昆明低壓電纜截面選擇方法：對于負載電流大、導線長的市電電纜，電壓損耗是主要的電阻，所以首先要根據正常運行時允許的電壓損耗來選擇截面。對于經常移動的包膠電纜線，應根據機械強度預先選擇其交叉點。還應檢查預先選擇的電纜橫截面是否有其他條件。試驗時，由于低壓電源的短路電流，保護裝置通常具有瞬時動作，因此短路時的熱穩定性一般滿足要求，不需要考慮。但是，在使用熔斷器保護時，解決方案的額定電流必須與電纜的橫截面相對應，否則電纜會過熱。干線電纜無需進行機械強度測試。低壓電纜一般不根據經濟功率密度選擇截面。由于低壓線路短，年使用時間短，對節電影響不大。高壓電纜截面選擇方法：由于電纜散熱條件差，高壓線短路電流大，當短路大短路電流通過時，電纜芯線溫度升高超過其絕緣材料的短期允許溫度。因此，必須考慮短路條件下高壓電纜的熱穩定性。通常，高壓電纜的截面是根據經濟的電流密度來選擇的，并根據短路條件下的允許電流、允許電壓損失和熱穩定性來檢查。由于高壓電纜不經常移動且多為鎧裝電纜，其機械強度較高，因此云南高壓電纜無需進行機械強度測試。

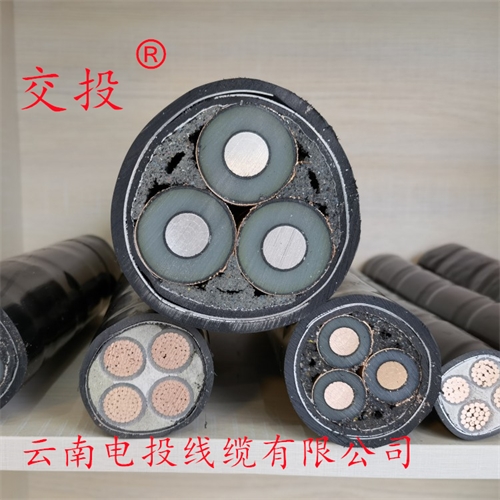

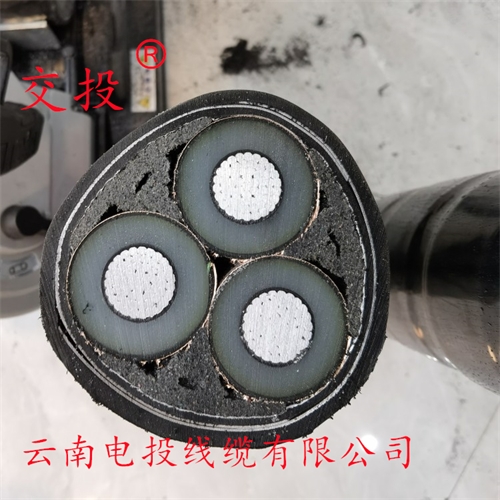

2、看云南電纜結構。云南高壓電纜的層數很多，外層有鎧裝層、屏蔽層、絕緣層、導體等。昆明低壓電纜通常去掉外層，內層是絕緣層或導線。

3、查看絕緣層厚度。昆明高壓電纜的絕緣層比較厚，低壓電纜的絕緣層比較薄。低壓電纜的絕緣層通常在3mm以內，高壓電纜的絕緣層通常在5mm以上。低壓（1kv以下）厚度1～3mm，10kv電纜5～8mm，35kv電纜10mm左右；低壓或低壓電纜通常有絕緣層和保護層；一旦拆除高壓電纜，就會有一個絕緣層。包裹在電纜芯外面的外皮就像一層白色塑料的基礎絕緣層，低壓電纜沒有這個基礎絕緣層，只有橡膠保護層。

4、看電纜外層銘牌。在電纜的外層上一般都印刷了電纜的相關參數，其中就包括電纜型號、截面積、額定電壓、長度等參數。

5、查看電壓登記。圖紙上一般有YJV-1KV-4*150或YJV-10KV-4*150等電壓等級。電纜通常按電壓等級不同分為：1）小電流電纜：450/750V及以下；2）低壓電纜：0.6/1kv；3）中壓電纜：3-35kv；4）高壓電纜：35-110kv；5）超高壓電纜：110-750kv。

6、看生產工藝。低壓電纜可用普通氯乙烯和交聯聚乙烯生產，低壓電纜包括普通電纜和交聯電纜。中高壓電纜只是交聯電纜，6kv-35kv由3層共擠高密度交聯聚乙烯生產。云南電投線纜有限公司，昆明高壓電纜線
