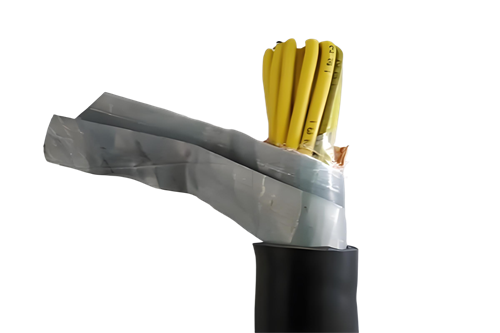

ZRA-KVVP2-22 10*2.5 是一種 阻燃A類、銅帶屏蔽、鋼帶鎧裝控制電纜，專為風電控制系統設計，適用于風力發電機組等嚴苛環境。以下是其 安裝方法 和 性能參數 的詳細說明
型號: ZRA-KVVP2-22 10*2.5
導體: 10芯，每芯截面積為2.5平方毫米（銅導體）。
絕緣材料: 聚氯乙烯（PVC）。
屏蔽層: 銅帶屏蔽，抗電磁干擾。
鎧裝層: 鋼帶鎧裝，提供機械保護。
護套材料: 聚氯乙烯（PVC）。
額定電壓: 450/750V。
工作溫度: -15℃ 至 +70℃。
阻燃等級: 阻燃A類，適用于高防火要求場所。
導體電阻: 符合GB/T 3956標準。
絕緣電阻: ≥0.5 MΩ·km。
耐壓性能: 能承受工頻電壓試驗（3.5kV/5min）。
抗拉強度: 鋼帶鎧裝提供良好的抗拉性能。
抗壓性能: 鋼帶鎧裝增強抗壓能力，適合埋地或機械應力較大的環境。
彎曲半徑: 安裝時最小彎曲半徑≥12倍電纜外徑。
耐油性: 護套材料具有良好的耐油性能。
耐候性: 適用于戶外及惡劣環境。
阻燃性: 符合A類阻燃標準，適合防火要求高的場所。
檢查電纜: 確認電纜型號、規格是否符合設計要求，檢查電纜外觀是否完好。
準備工具: 電纜剪、剝線鉗、壓接鉗、接地線等。
環境檢查: 確保敷設路徑無尖銳物體，避免機械損傷。
敷設方式: 可直埋、穿管或敷設在電纜橋架上。
彎曲半徑: 最小彎曲半徑≥12倍電纜外徑，避免過度彎曲導致電纜損壞。
固定方式: 使用電纜夾具固定，避免電纜松動或受力。
接地要求: 屏蔽層和鎧裝層需可靠接地，確?？垢蓴_效果。
剝線: 使用剝線鉗剝?nèi)ル娎|外護套、鎧裝層、屏蔽層和絕緣層，注意不要損傷導體。
壓接端子: 根據設備要求壓接合適的端子，確保連接牢固。
屏蔽處理: 屏蔽層需用銅編織帶或接地線可靠接地。
絕緣處理: 使用絕緣膠帶或熱縮套管對裸露部分進行絕緣保護。
絕緣測試: 使用兆歐表測試絕緣電阻，確保符合要求。
耐壓測試: 進行工頻耐壓試驗，確保電纜絕緣性能良好。
導通測試: 使用萬用表檢查各芯線導通情況，確保連接正確。
避免機械損傷: 敷設時避免電纜受到擠壓、拉伸或尖銳物體劃傷。
接地可靠: 屏蔽層和鎧裝層必須可靠接地，以確?？垢蓴_效果。
環境適應性: 在低溫環境下敷設時，需預熱電纜以避免絕緣層開裂。
防火措施: 在防火要求高的場所，需使用防火隔板或防火涂料進行保護。
風力發電機組: 用于風機塔筒、機艙等部位的控制系統。
工業自動化: 適用于需要抗干擾和機械保護的場合。
嚴苛環境: 適合戶外、埋地或暴露在機械應力較大的環境中。
如果需要更詳細的技術支持或安裝指導，建議參考電纜的技術手冊或咨詢專業技術人員云南電投線纜有限公司-滇投。
